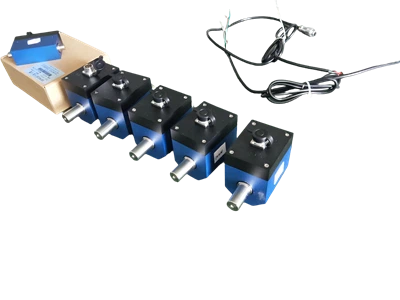

Високоскоростен въртящ се преобразувател на въртящ момент В-линеен сензор за въртящ момент 5Nm
Модел: DTS-03D
Друго наименование: In line Torque Transducer
◆ Характеристики и приложения
Малък сензор за въртящ момент е нов продукт, разработен от нашата компания на базата на специалната технология на деформационен мост, който е подходящ за всякакви случаи на измерване на въртящ момент с малък обем и висока скорост.
Продуктът извежда 5~15kHz честотен сигнал или 4~20mA токов сигнал, подходящ за предаване на дълги-разстояния.
Този продукт е малък по размер, лесен за използване и инсталиране, силен сигнал против-смущения
Продуктът е без{0}}контактен тип, без износване, най-високата скорост от 8000-18000 RPM, подходящ за дългосрочни-високо{1}}условия на въртене

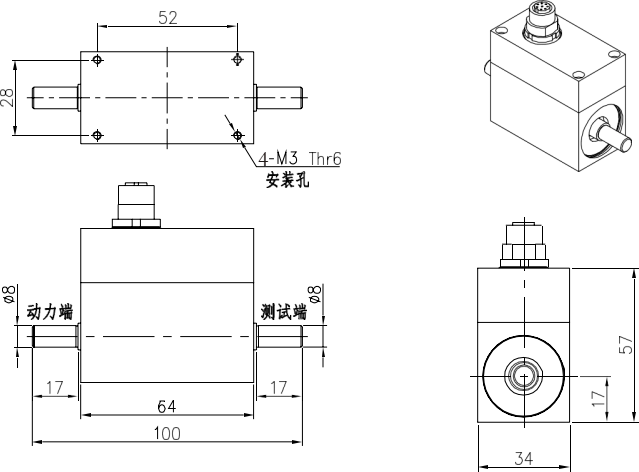

◆ Размери:
Приложения:
Сензорът за динамичен въртящ момент от серията DTS-03 е прецизно измервателно устройство за въртящ момент и консумация на механична мощност. Прилага се основно в
1.1 Електромотор, Двигател, двигател с вътрешно{1}}горене и друго въртящо се оборудване.
1.2 Вентилатор, водна помпа, динамометричен ключ
1.3 Влак, автомобил, трактор, самолет, кораб, минна машина
1.4 Система за рециклиране на вода
1.5 Вискозиметър
1.6 Преработваща промишленост
1.7 Калибриране на динамометричен ключ
◆ Tтехнически параметър
|
Индекс |
Спецификации на параметрите |
|
Обхват(NM) |
0.1-5 |
|
Захранващо напрежение |
± 15V DC (изход на честотен сигнал), 24V DC (изходен сигнал за напрежение или ток) |
|
Сигнал за въртящ момент |
5~15Khz (амплитуда от 12V, 0.0.10kHz), 4~20mA, 1~5V, 0-10V RS485, RS232(по избор) |
|
Сигнал за скорост |
30Khz,4-20mA,0-10VDC |
|
Диапазон от скорости |
0~1000,3000,6000,8000 15000,18000обороти в минута |
|
Aточност |
±0.25% |
|
Стабилност на годината |
0,25% / година |
|
изолационно съпротивление |
По-голямо или равно на 2000MΩ(100VDC) |
|
температура на околната среда |
-20~60 градуса |
|
относителна влажност |
0-90% RH |
|
капацитет на претоварване |
150% |
|
честотна характеристика |
1 мс |
|
Самостоятелен дисплей |
Не е задължително |
Кабелна връзка
|
8-пинов кабел Електрическа връзка (изходен сигнал и комуникация съществуват едновременно) |
|||||
|
Захранване |
Пин 5 |
червено |
Мощност Vin + |
||
|
Пин 6 |
черен |
Power Vin - |
|||
|
Сигнал |
Импулс / ток / напрежение |
Разлика в пулса |
|||
|
ПИН 3 |
Зелено |
Въртящ момент |
Въртящ момент A+ |
||
|
Пин 4 |
Жълто |
Скорост на въртене |
Скорост B+ |
||
|
ПИН 1 |
Бяло |
Сигнал-(GND) |
Въртящ момент A- |
||
|
Пин 2 |
Синьо |
не |
Скорост B- |
||
|
Комуникация |
RS485 |
RS232 |
МОЖЕ |
||
|
щифт 7 |
кафяво |
A+ |
TxD |
H+ |
|
|
щифт 8 |
Сив |
B- |
RxD |
L- |
|
|
Сигнал- (общ край) трябва да използва бяло GND, не може да използва входно захранване- |
|||||
|
Vin- не е равно на GND, има разлика в напрежението |
|||||
Допълнителни аксесоари
 |
Измервател на въртящия момент, индикатор Аксесоари: инструменти за монтаж Показване само на стойността на въртящия момент Кабел; Кабел на сензора за въртящ момент По избор: Поддържа RS232 |
 |
Скоростомер Аксесоари: инструменти за монтаж Показване само на стойност на скоростта Кабел: кабел на сензора за въртящ момент Опция: RS232. |
 |
Съединители Алуминий за малък капацитет Легирана стомана за среден капацитет Неръждаема стомана за голям капацитет |
 |
PC софтуер 1, Поддръжка на показване на данни, съхранение, изтегляне. 2, Може да показва данни за въртящ момент, скорост и консумация на енергия, ако свързаният към него измервателен уред поддържа тези функции. |
 |
Предаватели: За преобразуване на mv/v изход в аналогов изход, като 0-5V / 0-10V/ 4-20mA |
