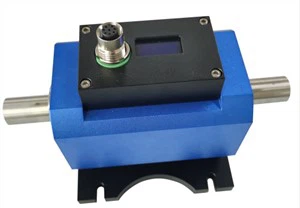

Динамичен преобразувател на въртящия момент с съединители за калибриране на гаечния ключ
Модел: DST -01
Реакционните сензори на въртящия момент са критични компоненти в системите за калибриране на гаечния ключ, осигуряващи прецизно измерване на приложен въртящ момент, като същевременно компенсират реакционните сили .
1. Роля в калибриращите системи
Реакционният преобразувател на въртящия момент се интегрира с калибриращи системи, включващи контроли на стъпковия двигател, сензори за въртящ момент и енкодери за постиганеРъчно, автоматично или електронна работа на ръчно колело
Те активират и дветеконтрол с отворен контур и затворен контур, Осигуряване на точност на калибриране чрез обратна връзка в реално време
2. Критични технически характеристики
TEDS (IEEE1451.4) поддръжка: Автоматизира параметрите на идентификация на сензора и калибриране, намалявайки грешките на настройка
Здрава конструкция:
Неръждаема стомана за устойчивост на корозия в индустриална среда
Алуминиева сплав за леки приложения
Защита от претоварване: издържа на 150% безопасно претоварване и 300% крайно претоварване
Устойчивост на околната среда: Ip 65- номинални единици, устоявайте на прах/водно навлизане
3. Интеграция в работните потоци за калибриране
Монтаж: Фланец/квадратно задвижване позволява директно свързване с гаечни ключове, минимизиране на грешките в подравняване
Обработка на сигнала: Изисква съвместимост с:
Четворни честотни вериги за намаляване на шума
Защитни кабели (E . g ., полиуретан/pvc-екраниран) за точни измервания с ниско ниво
Компенсация на температурата: Критичен за дрейфа при променливи лабораторни/полеви условия
◆ Размери:
◆ Функции и приложения
Реакционен сензор за въртящ момент за калибриране на гаечния ключ,Изход 5 ~ 15KHz честотен сигнал или 4 ~ 20mA ток сигнал, подходящ за предаване на дълги разстояния .
Функцията е с малък размер, лесен за използване и инсталиране, силна сигнална способност за анти-интерференция .
Продуктът е безконтактен тип, без износване, най-високата скорост от 8000 об.
Това е нов продукт, разработен от нашата компания въз основа на специалната технология на деформационния мост, която е подходяща за всички видове измерване на въртящия момент с малък обем и висока скорост .
◆ Tехнически параметър
| Параметър |
Спецификации |
|
Capcity rангел |
3,5,10,20,30,50,100nm (незадължително) |
|
Захранване на захранване |
± 15V DC (изход на честотен сигнал), 24V DC (изход на напрежение или ток) |
|
Сигнал за въртящ момент |
5 ~ 15kHz (Амплитуда от 12V, 0.0.10 kHz), 4 ~ 20mA, 1 ~ 5V, 0-10 V (незадължително) |
|
Range of speeds |
0 ~ 1000,3000,6000,8000 об / мин |
|
Точност |
±0.25%, ±0.5% |
|
Година стабилност |
0,25% / година |
|
Изолационна устойчивост |
По -голям или равен на 2000MΩ (100VDC) |
|
Температура на околната среда |
-20 ~ 60 градуса |
|
Относителна влажност |
0-90%rh |
|
Капацитет на претоварване |
150% |
|
Честотна реакция |
1мс |
Опционални аксесоари
 |
Измервател на въртящия момент, индикатор Аксесоари: Инструменти за инсталиране Показване само на стойността на въртящия момент Кабел; Кабел за сензор за въртящ момент Незадължително: Поддръжка RS232 |
 |
Speed Indcator Аксесоари: Инструменти за инсталиране Само дисплей на стойността на скоростта Кабел: кабел на сензора на въртящия момент Незадължително: RS 232. |
 |
Съединители Свързване на вала Алуминий за малък капацитет Сплав стомана за среден капацитет Неръждаема стомана за голям капацитет |
 |
Софтуер за компютър 1, Показване на данни за поддръжка, съхранение, изтегляне . 2, способни да показват данните на въртящия момент, скоростта и консумацията на енергия, ако електромерът, свързан към него, поддържа тези функции . |
 |
Предаватели: За преобразуване на mv/ v изход в аналогов изход, като 0-5 v/ 0-10 v/ 4-20 ma |
