Сензор за динамичен въртящ момент, преобразувател за динамичен въртящ момент

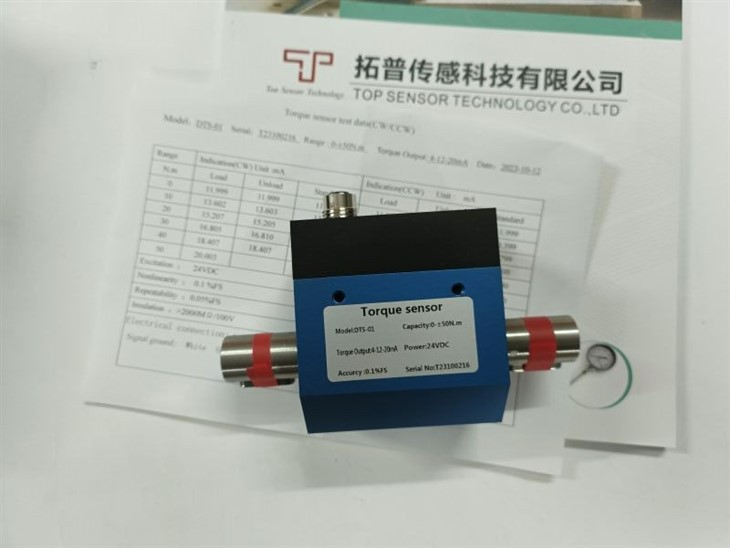

DTS-01 Сензор за въртящ момент тип хлъзгащ пръстен

Модел: DTS-01

Капацитет: {{0}}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500Nm

Точност: ±{{0}}.1; ±0.3; ±0,5%FS

Изходна чувствителност: 1.0-1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Характеристика:

1, Сензорът за въртящ момент се състои от тензометричен датчик и интегрална схема с висока точност и стабилна производителност.

2, с отлична дългосрочна стабилност

3, с ключ връзка от двата края

4, най-много 4000RPM

Техническа Спецификация:

Размер: мм

размер на жлеба за ключ: LxDxW 22x3.5x6mm

1, Област на приложение

Сензорът за динамичен въртящ момент от серията DTS е прецизно измервателно устройство за въртящ момент и консумация на механична мощност. Прилага се основно в

1.1 Електромотор, Двигател, двигател с вътрешно горене и друго въртящо се оборудване.

1.2 Вентилатор, водна помпа, динамометричен ключ

1.3 Влак, автомобил, трактор, самолет, кораб, минна машина

1.4 Система за рециклиране на вода

1.5 Вискозиметър

1.6 Преработваща промишленост

2, изискване за инсталиране

2.1 Подходящ както за вертикален, така и за хоризонтален монтаж

2.2 Цялото товарно оборудване, сензорът за въртящ момент, захранващото оборудване трябва да бъдат монтирани на здрава платформа, за да се избегнат прекомерни вибрации. В противен случай това може да причини нестабилно отчитане, да намали точността или дори да повреди сензора за въртящ момент.

2.3 Използвайте еластичен щифтов съединител

2.4 Препоръчва се гъвкаво фиксиране за фиксиране на средната част на сензора за въртящ момент. Не прилагайте твърдо фиксиране.

2.5 Толерансът на концентричност на товарното оборудване, сензора за въртящ момент, захранващото оборудване трябва да бъде по-малък от Φ0.05mm.

3, стъпки за инсталиране

3.1 Потвърдете разстоянието между захранващото оборудване и товарното оборудване въз основа на типа връзка на вала и дължината на сензора за въртящ момент. Регулирайте разстоянието между аксиалната линия (на захранващо и товарно оборудване) и базовата равнина, уверете се, че коаксиалността между тях е по-малка от Φ0.03 mm, след това фиксирайте захранващото и товарното оборудване върху базовата равнина.

3.2 Монтирайте съединител на всеки вал

3.3 Настройте разстоянието между сензора за въртящ момент и базовата равнина, уверете се, че коаксиалността между тяхната аксиална линия и аксиалната линия на оборудването за захранване и натоварване е по-малка от Φ0.03mm. След това фиксирайте сензора за въртящ момент върху базовата равнина.

3.4 Фиксирайте съединителя, монтажът е завършен.

4, Нормални начини за инсталиране

4.1 Когато скоростта е по-малка от 300 RPM, без често въртене по посока на часовниковата стрелка и обратно на часовниковата стрелка, може да се използва някакъв гъвкав предмет за свързване със сензора за въртящ момент и предотвратяване на въртенето му.

4.2 Когато скоростта е по-висока от 300 RPM, с често въртене по посока на часовниковата стрелка и обратно на часовниковата стрелка, е необходима фиксираща плоча отпред и отзад на сензора за въртящ момент. Добавете 2-3 mm силиконова гума в средата на сензора за въртящ момент и фиксиращата платка с 15%-20% степен на компресия, за да предотвратите превръщането й в твърда връзка.

Допълнителни аксесоари

	Измервател на въртящия момент Аксесоари: инструменти за монтаж Показване само на стойността на въртящия момент Кабел; Кабел на сензора за въртящ момент По избор: Поддържа RS232
	Скоростомер Аксесоари: инструменти за монтаж Показване само на стойността на скоростта Кабел; Кабел на сензора за въртящ момент Опция: RS232.
	Съединител Алуминий за малък капацитет Легирана стомана за среден капацитет Неръждаема стомана за голям капацитет
	Софтуер 1, Поддръжка на показване на данни, съхранение, изтегляне. 2, Може да показва данни за въртящ момент, скорост и консумация на енергия, ако измервателният уред, свързан към него, поддържа тези функции.
	Предавател: За преобразуване на mv/v изход в аналогов изход, като 0-5V / 0-10V/ 4-20mA
